So nicht!

Das Bild zeigt ein angekoppeltes Anbaugerät einer Erdbaumaschine, das zwar in der Aufnahmeklaue liegt, aber nicht verriegelt ist. Ein roter Kreis zeigt genau die Stelle an. In diesem Fall besteht Absturzgefahr beim Hochheben und Schwenken des Anbaugerätes. Link zur vergrößerten Darstellung des Bildes.
Der Maschinenführer hat angekoppelt, aber das Verriegeln vergessen. Das Anbaugerät liegt ungesichert in der Aufnahmeklaue. Vom Bedienstand aus ist das nicht zu sehen.

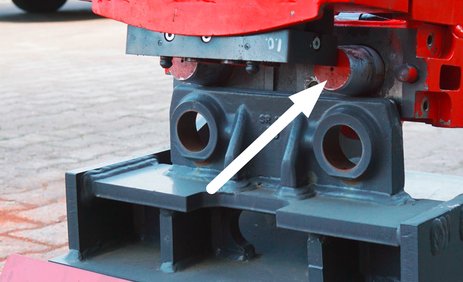

Das Bild zeigt eine falsche Verriegelung eines Anbaugerätes einer Erdbaumaschine. Im Detail zu sehen sind die Bolzen, wie sie nicht in sondern über der der Aufnahmeklaue sitzen. Ein weißer Pfeil zeigt die genaue Stelle an. Hier besteht Absturzgefahr des Anbaugerätes. Link zur vergrößerten Darstellung des Bildes.
Beim Verriegeln schließen die Bolzen nicht in der Aufnahmeklaue, sondern darüber.
Das Bild zeigt eine falsche Verriegelung eines Anbaugerätes einer Erdbaumaschine. Im Detail zu sehen sind die Bolzen, die die Aufnahmeklaue blockieren. Ein weißer Pfeil zeigt die genaue Stelle an. Hier besteht Absturzgefahr des Anbaugerätes. Link zur vergrößerten Darstellung des Bildes.
Die Bolzen blockieren die Aufnahmeklaue. Die Verriegelung wird nicht zu Ende geführt. Das Anbaugerät lässt sich anheben, stürzt aber bei größeren Belastungen sofort ab.

Sondern so!

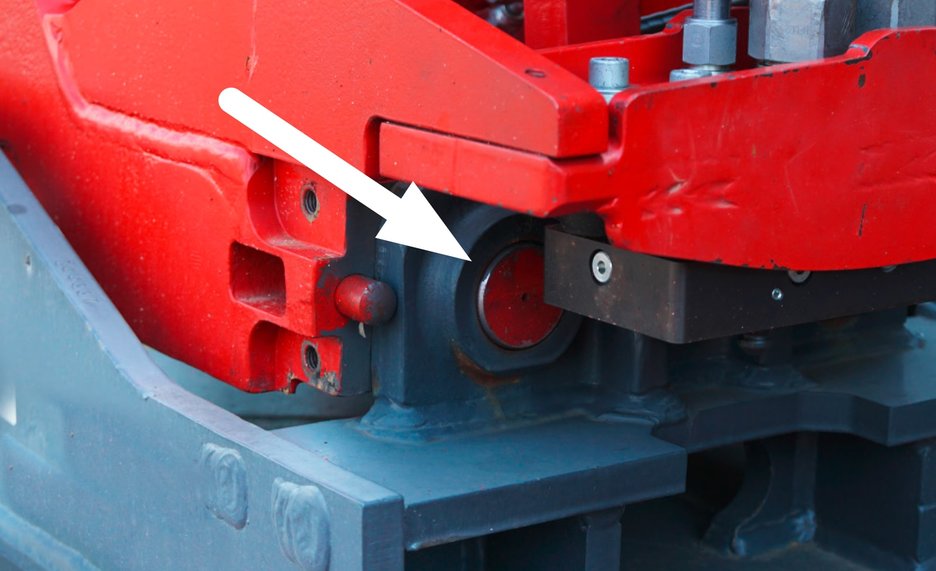

Das Bild zeigt die sichere Verriegelung eines Anbaugerätes einer Erdbaumaschine. Im Detail zu sehen sind die Bolzen, wie sie sicher in der Aufnahmeklaue sitzen. Ein weißer Pfeil zeigt die genaue Stelle an. Link zur vergrößerten Darstellung des Bildes.
Alles ist sicher verriegelt. Die Bolzen sitzen in der Aufnahmeklaue. Jetzt kann's losgehen.

Fotos: BG BAU / Volker Münch
